مقدمه

گیربکس‌های صنعتی به عنوان یکی از اجزای حیاتی در بسیاری از ماشین‌آلات و تجهیزات مکانیکی، نقش کلیدی در انتقال قدرت، کاهش یا افزایش سرعت و گشتاور دارند. عملکرد صحیح گیربکس‌ها مستقیماً بر کارایی، طول عمر و ایمنی تجهیزات صنعتی اثر می‌گذارد. از این‌رو، کنترل کیفیت گیربکس صنعتی اهمیت ویژه‌ای در فرآیند طراحی، تولید و بهره‌برداری از آن‌ها دارد. در این مقاله به بررسی ابعاد مختلف کنترل کیفیت در تولید و استفاده از گیربکس‌های صنعتی خواهیم پرداخت.

اهمیت کنترل کیفیت در گیربکس‌های صنعتی

گیربکس‌ها در شرایط کاری مختلفی از جمله بارهای سنگین، تغییرات دما، رطوبت، ضربه‌های مکانیکی و روانکاری متغیر کار می‌کنند. در صورت عدم کیفیت مناسب در تولید یا مونتاژ، احتمال بروز مشکلاتی مانند:

  • ایجاد صدا و لرزش غیرمعمول

  • کاهش راندمان انتقال قدرت

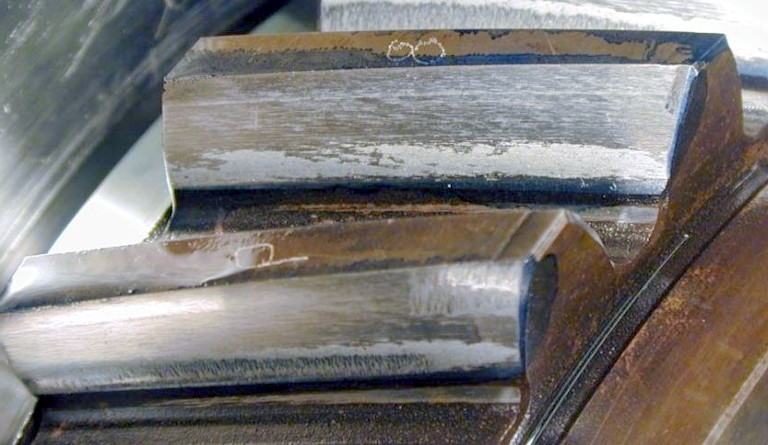

  • سایش سریع چرخ‌دنده‌ها

  • نشتی روغن

  • شکست شفت‌ها

افزایش می‌یابد. کنترل کیفیت باعث کاهش نرخ خرابی، افزایش قابلیت اطمینان و کاهش هزینه‌های تعمیر و نگهداری می‌شود.

مراحل کنترل کیفیت در گیربکس‌های صنعتی

1. کنترل مواد اولیه

کیفیت یک گیربکس به طور مستقیم به کیفیت متریال مورد استفاده در ساخت اجزای آن بستگی دارد. در این مرحله موارد زیر کنترل می‌شود:

  • ترکیب شیمیایی فولاد و چدن: با استفاده از آنالیزورهای OES یا طیف‌سنجی

  • خواص مکانیکی: مانند سختی، استحکام کششی و مقاومت به ضربه

  • پذیرش قطعات خام (فورج، ریخته‌گری، ورق‌ها): از نظر عدم وجود ترک، خلل و فرج، انقباض و اعوجاج

2. بازرسی حین ماشین‌کاری

در مراحل ماشین‌کاری اجزای گیربکس مانند پوسته، شفت‌ها، چرخ‌دنده‌ها و بلبرینگ‌ها، کنترل‌هایی شامل موارد زیر انجام می‌شود:

  • کنترل ابعادی: با استفاده از کولیس، میکرومتر، دستگاه CMM

  • تلرانس‌های هندسی: از قبیل لنگی، بیضوی بودن، تختی سطوح

  • کنترل دقت دندانه‌زنی: شامل پروفیل دندانه، مدول و زاویه فشار

3. تست عملیات حرارتی

چرخ‌دنده‌ها، شفت‌ها و بعضی دیگر از قطعات برای افزایش سختی و مقاومت در برابر سایش، تحت عملیات حرارتی قرار می‌گیرند. کنترل کیفیت این بخش شامل:

  • بررسی عمق سختی سطحی (Case Depth)

  • اندازه‌گیری سختی با راکول یا ویکرز

  • کنترل اعوجاج پس از حرارت‌دهی

4. مونتاژ و تنظیم گیربکس

در مرحله مونتاژ نهایی، باید تنظیمات و تلرانس‌های حیاتی به دقت رعایت شود. کنترل کیفیت در این بخش شامل:

  • بررسی فاصله بین دندانه‌ها (Backlash)

  • تنظیم پیش‌بار بلبرینگ‌ها

  • هم‌محوری شفت‌ها

  • گشتاور سفت کردن پیچ‌ها

آزمون‌های عملکردی (Functional Tests)

پس از مونتاژ کامل گیربکس، آزمون‌های عملکردی زیر برای اطمینان از صحت کارکرد انجام می‌شود:

1. تست بدون بار (No Load Test)

در این آزمون گیربکس برای مدت زمان مشخصی بدون بار واقعی اما در دور طراحی به حرکت درمی‌آید. موارد کنترل‌شده شامل:

  • صدای غیرمعمول

  • لرزش

  • روان بودن گردش قطعات

  • نشتی روغن از آب‌بندها و درزها

2. تست تحت بار (Load Test)

در صورت نیاز، گیربکس تحت بار مشخصی قرار می‌گیرد تا رفتار آن در شرایط واقعی بررسی شود. در این مرحله موارد زیر ارزیابی می‌شوند:

  • دمای روغن

  • افزایش دمای بیرینگ‌ها

  • راندمان مکانیکی گیربکس

  • صدا و ارتعاش در بار بالا

تست‌های غیرمخرب (NDT)

در بسیاری از شرکت‌های تولیدکننده گیربکس‌های صنعتی، برای افزایش اطمینان از سلامت قطعات، از آزمون‌های غیرمخرب استفاده می‌شود:

آزمون‌های روانکاری

روغن‌کاری صحیح یکی از فاکتورهای حیاتی در عملکرد گیربکس‌ها است. در کنترل کیفیت روانکار موارد زیر بررسی می‌شود:

  • نوع و ویسکوزیته روغن: مطابق با استاندارد سازنده

  • مقدار روغن موجود در سیستم

  • تست آلودگی روغن (ذرات فلزی، آب، گرد و غبار)

در برخی موارد نیز تست‌های آزمایشگاهی بر روی نمونه روغن برای تعیین عمر مفید و کیفیت روانکار انجام می‌شود.

مستندات کنترل کیفیت

برای هر گیربکس صنعتی، تولیدکننده باید مجموعه‌ای از مستندات کنترل کیفیت ارائه دهد که شامل موارد زیر است:

  • گواهی‌های مواد اولیه (Mill Test Certificate)

  • گزارش عملیات حرارتی

  • نتایج تست‌های ابعادی و عملکردی

  • چک‌لیست مونتاژ و تنظیمات

  • گواهی‌های NDT (در صورت انجام)

استانداردهای مربوط به کنترل کیفیت گیربکس

استانداردهای مختلف بین‌المللی برای کنترل کیفیت گیربکس‌ها تعریف شده‌اند. برخی از مهم‌ترین آن‌ها عبارتند از:

نتیجه‌گیری

کنترل کیفیت گیربکس صنعتی یک فرآیند چندمرحله‌ای، دقیق و منسجم است که از طراحی تا تولید، مونتاژ و بهره‌برداری را در بر می‌گیرد. رعایت اصول کنترل کیفیت و انجام آزمون‌های دقیق نه تنها باعث افزایش عمر مفید و عملکرد پایدار گیربکس می‌شود، بلکه به کاهش هزینه‌های نگهداری و افزایش ایمنی ماشین‌آلات منتهی خواهد شد. بهره‌گیری از استانداردهای بین‌المللی، روش‌های تست غیرمخرب و مستندات فنی دقیق، نقش مهمی در تضمین کیفیت این تجهیزات حیاتی دارد.
